Упрощенный вариант подъемника

Упрощенное устройство для подъема лодки | хранения лодки | моторные лодки | гребные лодки | надувные лодки

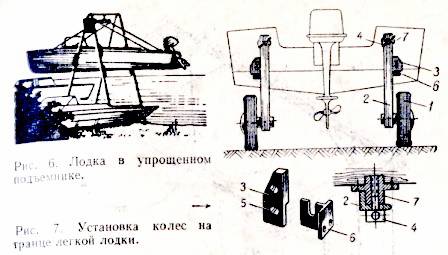

Такой подъемник изготовляют в виде козел (рис. 6). Четыре подъемных стропа крепят нижними концами за четыре обушка, надежно прикрепленных к бортам лодки в носу и корме, а верхними - к балке-поперечине, которая поднимается лебедкой.

Стойки следует облицевать мягкими кранцами (например, кусками пожарного шланга, набитыми ветошью), чтобы о них не царапались борта лодки.



Установка съемных колес на транец.

Для легкой лодки не нужно ни слипа, ни подъемника. Съемные колеса (от мотороллера), прикрепленные к транцу, позволяют спускать ее на воду, вытаскивать на пологий берег и отвозить к месту постоянного хранения. Большая часть веса приходится на колеса 1 (рис. 7), так что буксировать лодку можно за носовую ручку, не снимая подвесного мотора.

Колеса должны быть закреплены таким образом, чтобы стойки 2 не могли поворачиваться ни в продольном, ни в поперечном направлении.

На транец в местах, подкрепленных подмоторной доской или иными деталями, ставят верхние гнезда 7 (с резьбой) и нижние замки 3. При установке колеса сначала зацепляют клыком 6 на стойке за винт 5 нижнего замка 3, затем завинчивают в гнездо 7 болт 4, Стойка может быть сделана из угольника 40 х 40.

Стойки с колесами не занимают много места, их можно взять с собой в плавание.

На лодках, имеющих вес более 150 кгс, колеса лучше крепить не на транце, а по бортам, так, чтобы усилие, необходимое для поддержания лодки за носовую ручку, не превышало 50 кгс.
